Легкий изоляционный огнеупорный кирпич
Легкие изоляционные огнеупорные кирпичи изготавливаются из огнеупорной глины и глинозема высокой чистоты с добавлением соответствующего количества органических наполнителей. Эти органические наполнители выгорают в процессе производства, в результате чего образуется однородная пористая структура. Для разных температурных диапазонов количество добавляемого оксида алюминия увеличивается с увеличением номинального значения.
Легкие изоляционные огнеупорные кирпичи имеют небольшой вес и низкую теплоемкость. Они также имеют высокую и равномерную пористость, обеспечивая отличную изоляцию. Они подходят для температур от 900°C до 1550°C.
В соответствии со стандартами ASTM, в серии AB используются полые сферы оксида алюминия и порошок оксида алюминия с композитным связующим, который подвергается вибрации и обжигу при высоких температурах. Легкие изоляционные огнеупорные кирпичи обладают отличными эксплуатационными характеристиками при высоких температурах и могут безопасно использоваться при температурах до 1550°C.
Особенности продукта
Низкая теплопроводность и отличная изоляция позволяют сделать стенки печи более тонкими.
Низкая теплоемкость, легкий вес и низкая теплопроводность позволяют минимально сохранять тепло внутри кирпича, что значительно снижает энергопотребление в печах периодического действия.
Точные размеры и высокая точность обработки обеспечивают стабильное соединение кирпичей.
Физические и химические свойства
| Классификация | YK23 | YK23 | YK26 | YK28 | YK30 | YK32 | АБ96 | АБ98 |
| Классификация temperature (°C) | 1260 | 1260 | 1400 | 1500 | 1550 | 1600 | 1650 | 1700 |
| Плотность (кг/м³) | 550 | 800 | 800 | 900 | 1000 | 1100 | 1350 | 1500 |
| Усадка при повторном обжиге (%) JIS R2613 (°C×8ч) | 0.3 （1260） | 0.4 （1260） | 0.4 （1400） | 0.6 （1500） | 0.6 （1550） | 0.6 （1600） | 0.4 （1650） | 0.3 （1700） |
| Прочность на сжатие (МПа) | 1.1 | 1.8 | 1.9 | 2.5 | 2.8 | 3 | 8.5 | 9.5 |
| Прочность на изгиб (МПа) | 0.8 | 1.2 | 1.2 | 1.4 | 1.6 | 1.8 | - | - |
| Теплопроводность 350°C (Вт/м·К) | 0.15 | 0.26 | 0.26 | 0.33 | 0.38 | 0.43 | - | - |
| Тепловое расширение (%) (JIS R2617, °C) | ≤0,46 | ≤0,46 | ≤0,47 | ≤0,48 | ≤0,48 | ≤0,49 | - | - |
| Химический составAl₂O₃ (%) | 40% | 40% | 54% | 62% | 74% | 80% | 96% | 98% |
| Химический составFe₂O₃ (%) | 1,20% | 1,20% | 0,90% | 0,80% | 0,70% | 0,50% | 0,40% | 0,40% |
| Соответствующая шпаклевка | РМ-1400 | РМ-1400 | РМ-1400 | РМ-1600 | РМ-1600 | РМ-1750 | РМ-1750 | РМ-1750 |
Химический состав
| Классификация | Б4 | Б5 | Б6 | Б7 | С1 | С2 |
| Классификация temperature (°C) | 1200 | 1300 | 1400 | 1500 | 1300 | 1400 |
| Плотность (кг/м³) | 780 | 780 | 890 | 960 | 1060 | 1140 |
| Усадка при повторном обжиге (%) JIS R2613 (°C×8ч) | 0.3 (1200) | 0.3 (1300) | 0.6 (1400) | 0.9 (1500) | 0.7 (1300) | 0.8 (1400) |
| Прочность на сжатие (ASTM C93, МПа) | 1.4 | 1.5 | 2.4 | 3.5 | 3.6 | 4 |
| Прочность на изгиб (ASTMC93, МПа) | 0.8 | 0.8 | 1.5 | 2 | 2.1 | 2.6 |
| Тепловое расширение (%) (JIS R2617, C) | 0.5 | 0.5 | 0.48 | 0.5 | 0.5 | 0.5 |
| Al₂O₃ (%) | 41% | 41% | 41% | 62% | 40% | 41% |
| Fe₂O₃ (%) | 1,20% | 1,20% | 1,40% | 0,90% | 1,20% | 1,20% |
| Соответствующая шпаклевка | РМ-1400 | РМ-1400 | РМ-1400 | РМ-1400 | РМ-1400 | РМ-1400 |

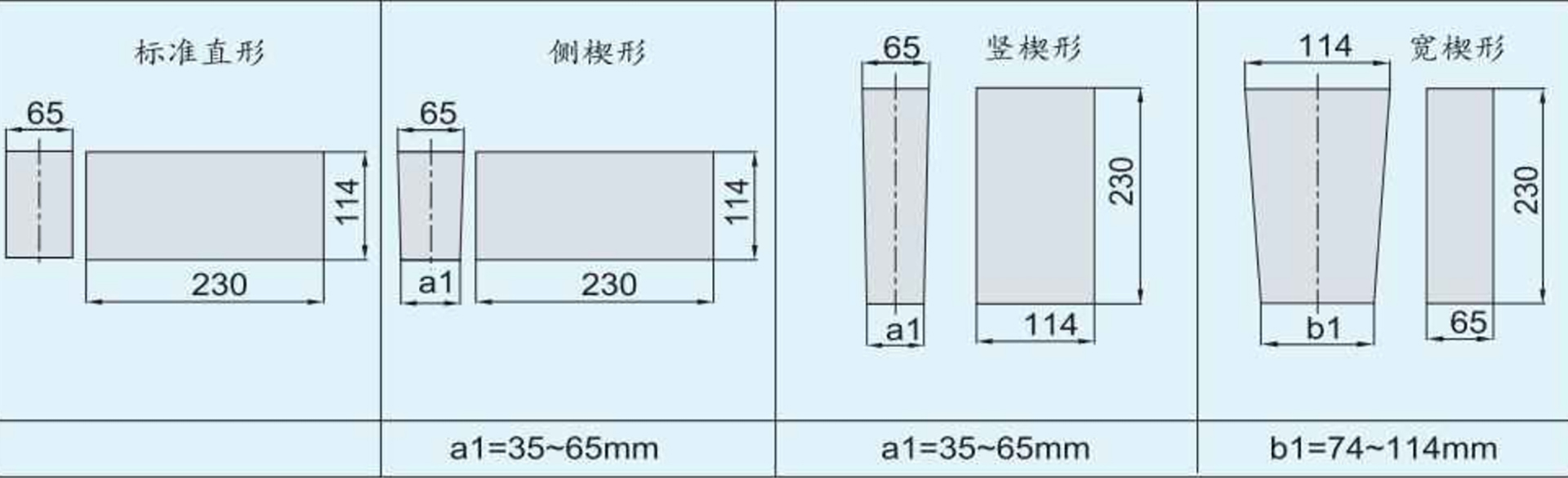

Размеры
-
Введение в Вакуумная термообработка Вакуумная термообработка — это современный металлургический процесс, используемый для улучшения механических свойств и долговечности промышленных компонентов. При нагревании материалов в вакууме окисление и загрязнение сводятся к минимуму, что приводит к точным и стабильным характеристикам материала. Этот метод широко применяется в таких отраслях, как аэрокосмическая, автомобильная, инструментальная и электронная. Повышенная прочность и твер...
